giunto di cardano

ragazzi qualcuno puo spiegarmi come disegnare un giunto di cardano in 2D?

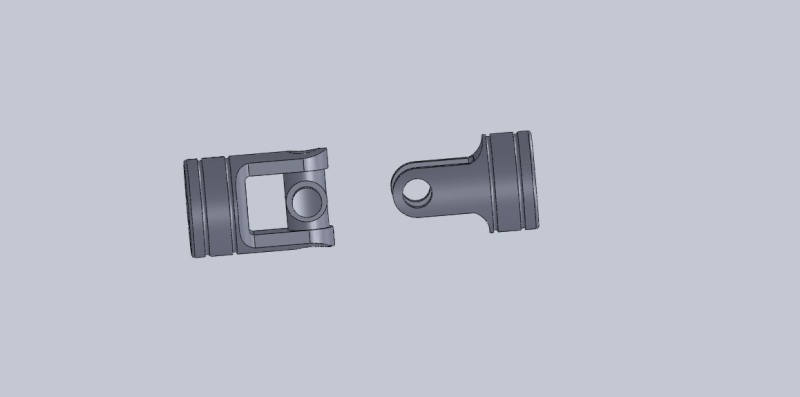

Ciao, noi abbiamo realizzato un 3d del cardano e una successiva messa in tavola. Speriamo possa esserti d'aiuto...[img][/img]
[img][/img]

ANTIMO DE PAOLA, CLAUDIO DI BIASE

Prima di tutto si tracciano i due assi degli alberi sul piano del giunto, che avranno come punto d' intersezione O(centro del giunto),e formeranno un angolo alfa.
Dopo si disegnano gli assi dei bracci della croce, che anche loro s' incontreranno nel punto O.Poi si prendono i versori j1,j2 in modo che che i versori i1,j1,k(versore ortogonale al piano del giunto passante per O) e i2,j2,k formano una terna triortogonale destrorsa.
Il resto è spiegato nelle immagini.

e vorrei sottolineare che dall'espressione ottenuta relativa al rapporto di trasmissione
w1/w2=(cosα)/(1-sen^2(α)sen^2(φ)
si evince che il rapporto di trasmissione fra i due alberi non è costante, ma è una funzione periodica del tempo , ecco perchè ho riportato anche un diagramma di w2/w1 in funzione di φ.
con ciò è evidente che il giunto di Cardano non è omocinetico, e lo si può rendere tale con un opportuno doppio giunto cardanico.

Si gianluca, infatti se alpha fosse 0 il giunto risulterebbe omocinetico, ma dato che non è 0 di conseguenza non e omocinetico (come si evince dal grafico da te postato).
Essendo quindi una funzione periodica presenterà dei valori massimi e minimi di trasmissione che saranno funzione di alpha.
